قطعات تشکیل دهنده هیدرولیک فرمان خودرو

- روغن هیدرولیک

- شیلنکها و لوله های رفت و برگشت روغن هیدرولیک

- پمپ هیدرولیک

- مخزن هیدرولیک

- شیر هیدرولیک

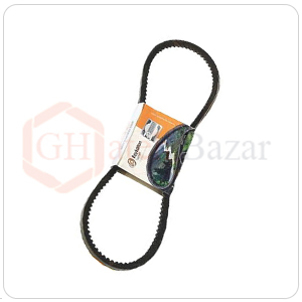

- تسمه هیدرولیک فرمان

- جک هیدرولیک (دو طرفه فرمان)

طرز کار سیستم هیدرولیک فرمان

1- پمپ هیدرولیک از طریق تسمه هیدرولیک نیروی دورانی خود را از موتور دریافت می کند.

2- پمپ هیدرولیک، روغن هیدرولیک را با فشاری معادل 70 بار، از طریق لوله فشار قوی هیدرولیک به پشت شیر هیدرولیک می رساند.

3- شیر هیدرولیک دارای سوراخهایی است و به گونه ای طراحی شده که با چرخاندن فرمان به سمت چپ یا راست، فشار روغن به سمت چپ یا راست جک هیدرولیک

هدایت می شود و در نتیجه، نیروی هیدرولیک به چرخاندن فرمان توسط راننده کمک می کند.

4- برای اینکه روغن در سیستم هیدرولیک جریان داشته باشد و کمبودی از نظر مقدار روغن بوجود نیاید، مخزن هیدرولیک در سیستم طراحی شده و جریان روغن هیدرولیک پس از عبور از جک هیدرولیک، از طریق شیلنک برگشت (فشار ضعیف) به مخزن بر می گردد.
